Guida alla selezione della lamiera di guarnizione per alte temperature: quali materiali sono adatti per temperature superiori a 500°C?

1. Introduzione

1.1 Perché è importante scegliere il giusto foglio di guarnizione per alte temperature

Quando si ha a che fare con condizioni di servizio estreme, selezionare quella corretta foglio di guarnizione per alte temperature diventa critico. Scelte inadeguate possono portare a perdite, tempi di inattività o guasti dei componenti. Per le applicazioni in cui la temperatura è pari o superiore a 500°C, il materiale deve resistere non solo al calore ma anche all'ossidazione, allo scorrimento viscoso e agli attacchi chimici.

1.2 Panoramica: cosa intendiamo per servizio "500°C e oltre".

In questa guida consideriamo "sopra 500°C" il funzionamento continuo o ciclico pari o superiore a questa soglia. Molti fogli di guarnizioni standard non possono funzionare in modo affidabile in questo intervallo, quindi ci concentriamo su soluzioni per applicazioni a temperature elevate come sistemi di scarico, flange di caldaie, turbine e altre apparecchiature ad alto calore.

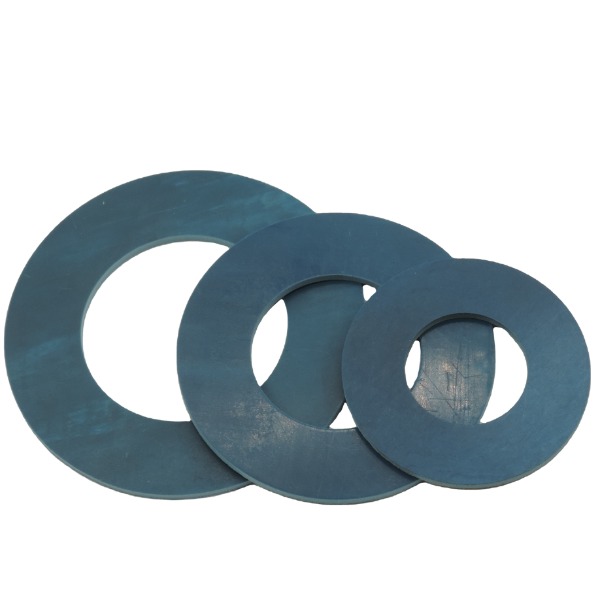

Guarnizione flangia blu in fibra aramidica compressa/legante nitrile 7900/7925/7950

2. Comprendere i requisiti delle applicazioni di guarnizioni per temperature estreme

2.1 Temperatura, pressione e ambiente chimico

• Temperatura: condizioni continue o di picco, potenziale di ossidazione superiore a ~500°C.
• Pressione: una pressione più elevata significa che le facce della guarnizione devono mantenere la tenuta sotto carico e stress da scorrimento.
• Mezzo chimico: vapore, gas di combustione, acidi/basi aggressivi possono accompagnare temperature elevate.

2.2 Considerazioni sulla progettazione della flangia, sul carico dei bulloni e sulla compressione della guarnizione

• Il corretto allineamento della flangia e la finitura superficiale sono essenziali per sfruttare le capacità del materiale.
• Il carico dei bulloni deve generare una sollecitazione sufficiente per l'inserimento della guarnizione senza danneggiare la lamiera.
• Ad alta temperatura la guarnizione può allentarsi o strisciare; il design della flangia deve consentire questo.

2.3 Durabilità, resistenza all'ossidazione e comportamento al creep alle alte temperature

• Alcuni materiali si degradano se ossidati sopra i ~600°C a meno che non vengano utilizzati trattamenti speciali.
• Il rilassamento del creep riduce lo stress di tenuta nel tempo: la scelta di una lastra con basso creep è essenziale.
• Il servizio a lungo termine richiede la selezione non solo di materiali "temperati" ma anche chimicamente stabili.

3. Materiali comuni dei fogli di guarnizione e loro idoneità per >500°C

3.1 Fogli flessibili a base di grafite

I fogli flessibili di grafite sono spesso la prima scelta per la sigillatura a temperature elevate. Possono funzionare fino a circa 400‑450°C in ambienti ossidanti e con inibitori speciali fino a ~500°C o più.

3.2 Lastre a base di mica/fillosilicato

Quando le temperature di servizio si avvicinano o superano i 500°C, i materiali in mica o fillosilicato diventano vitali. Alcuni fogli sono classificati fino a ~1.200°C in condizioni specifiche.

3.3 Fogli per guarnizioni per alte temperature rinforzati con metallo (semimetallici, con rivestimento metallico, ecc.)

Per condizioni estreme che combinano alta temperatura, pressione e fluidi aggressivi, le lastre semimetalliche o rinforzate con metallo forniscono supporto strutturale durante l'utilizzo di riempitivi ad alta temperatura. Sono ideali quando un semplice foglio flessibile non può bastare.

3.4 Tabella comparativa: materiale, temperatura massima e caratteristiche principali

Per confrontare rapidamente le opzioni:

*Valori nominali di temperatura continua: picchi o picchi transitori possono differire e richiedere un ulteriore margine.

4. Come selezionare a foglio di guarnizione per alte temperature per la tua applicazione (passo dopo passo)

4.1 Definire le condizioni di servizio (temperatura, pressione, mezzo)

• Identificare la temperatura massima continua nonché eventuali picchi transitori.
• Determinare la pressione interna, la classe della flangia e il mezzo (vapore, gas, acido, ecc.).
• Registrare se è presente ossigeno/ambiente ossidante (questo influisce sulla scelta del materiale sopra i ~600°C).

4.2 Abbinare le capacità materiali (ad esempio utilizzando a foglio di guarnizione per alte temperature for 500 °C applications )

Utilizza la tabella comparativa qui sopra per allineare le tue condizioni ai limiti dei materiali. Ad esempio, se le facce della flangia funzionano a 550°C in un ambiente con vapore, la sola grafite flessibile potrebbe essere marginale; potresti aver bisogno di mica o di un foglio rinforzato con metallo.

4.3 Controllare le condizioni di carico della flangia e dei bulloni

• Assicurarsi che la rigidità della flangia, la coppia dei bulloni e la sollecitazione di inserimento della guarnizione siano adeguate per il foglio della guarnizione selezionato.
• Il design della flangia non corrispondente può annullare anche le capacità della guarnizione per alte temperature.

4.4 Considerare le prestazioni e la manutenzione a lungo termine

• Selezionare per resistenza al creep, stabilità all'ossidazione, resistenza chimica e durata.
• Se stai valutando un **foglio di guarnizione privo di amianto per alte temperature superiori a 500°C**, assicurati che il legante, le fibre e il rinforzo siano tutti privi di amianto e collaudati per il servizio.

4.5 Esempio di diagramma di flusso/tabella decisionale per come scegliere il foglio di guarnizione per alte temperature per un servizio a 500°C e oltre

5. Caso di studio/applicazione nel mondo reale dal background della nostra azienda

5.1 Presentazione della nostra azienda – JiangsuJintaiSealingTechnologyCo., Ltd. e contesto del marchio

Fondata nel 2004 e situata a Taixing, nella provincia di Jiangsu, la nostra azienda ha costruito una solida reputazione con anni di esperienza nella produzione, sistemi completi di gestione della qualità ed esportazione in Europa orientale, Sud-est asiatico e Africa. Con il nostro marchio di prodotti di tenuta di fascia alta, ci concentriamo sulla fornitura di soluzioni di tenuta di alta qualità nei settori navale, energetico, siderurgico, chimico e dei macchinari.

5.2 Come applichiamo il processo di selezione in un progetto ad alta temperatura superiore a 500°C

In un recente progetto per un cliente di produzione di energia, la temperatura di servizio della flangia era di ~550°C e il mezzo era vapore surriscaldato con alcuni gas ossidanti. Utilizzando il processo passo passo sopra descritto, abbiamo selezionato un foglio a base di mica rinforzato con un supporto in acciaio inossidabile, garantendo che la guarnizione potesse sostenere la temperatura e la pressione elevate senza cedere o cedere prematuramente.

5.3 Lezioni chiave e migliori pratiche

• Specificare sempre chiaramente la temperatura, la pressione e il mezzo *in anticipo*.
• La qualità dei fogli di guarnizioni per alte temperature dipende dalla progettazione e dall'installazione della flangia.
• Questioni di manutenzione e ispezione: una volta installato, monitorare eventuali segni di scorrimento, ossidazione o rilassamento.

6. Suggerimenti per la manutenzione, l'installazione e l'assistenza a lungo termine

6.1 Migliori pratiche di installazione per fogli di guarnizioni per alte temperature

• Pulire accuratamente le facce della flangia; garantire planarità e parallelismo.
• Utilizzare la corretta coppia di serraggio dei bulloni e, se necessario, serrarli nuovamente dopo il ciclo termico.
• Applicare un'adeguata sollecitazione sulla sede della guarnizione ed evitare una compressione eccessiva che potrebbe danneggiare il materiale della lamiera ad alta temperatura.

6.2 Monitoraggio e ispezione durante il servizio

• Verificare la presenza di deformazione di compressione, perdite della flangia, rilassamento della guarnizione.
• Ispezionare visivamente (se possibile) o tramite monitoraggio per individuare eventuali escursioni anomale di temperatura o pressione.

6.3 Modalità di guasto comuni e come evitarle

• Ossidazione del foglio di grafite se utilizzato oltre l'ambiente nominale → scegliere prodotti a base di mica in atmosfera ossidante.
• Rilassamento del creep che porta a percorsi di perdita → garantisce un'adeguata sollecitazione di alloggiamento e un design robusto della flangia.
• Disallineamento della flangia o carico irregolare dei bulloni → garantire processi di installazione corretti.

7. Domande frequenti

• Q1: Quale temperatura massima può sopportare un tipico foglio di guarnizione per alte temperature?
  A1: Dipende dal materiale. Ad esempio, la grafite flessibile può sopportare ~450‑500°C in aria ossidante; I fogli di mica possono resistere fino a ~800‑1200°C in condizioni adeguate.
• Q2: Posso utilizzare una lastra a base di gomma per il servizio a 500°C?
  A2: Generalmente no. Le lastre in gomma/elastomero sono generalmente classificate ben al di sotto dei 300‑400°C. Hai bisogno di una lastra composita o inorganica per alte temperature.
• Q3: Cosa significa "foglio di guarnizione privo di amianto per alte temperature superiori a 500°C"?
  A3: Significa che la lastra utilizza fibre moderne o riempitivi inorganici (mica, fillosilicato, grafite ecc.) senza amianto ed è classificata per un servizio continuo superiore a 500°C. Confermare sempre schede tecniche e certificazione.
• Q4: La preparazione della flangia è importante quando si utilizzano fogli di guarnizioni per alte temperature?
  R4: Sì, anche la lamiera migliore perderà se le facce della flangia sono scadenti, i bulloni non sono serrati correttamente o la sollecitazione di sede è insufficiente.
• Q5: Con quale frequenza devo ispezionare una guarnizione installata per un servizio a 500°C e oltre?
  R5: Dipende dall'applicazione, ma si consiglia un'ispezione regolare dopo i cicli termici iniziali e controlli periodici per lo scorrimento viscoso o la deformazione a compressione. Se si verificano eventi anomali (sovratemperatura, picchi di pressione) è giustificato un controllo immediato.

8. Conclusione

Selezionando il diritto foglio di guarnizione per alte temperature (e soprattutto la variante giusta quando hai bisogno di un foglio di guarnizione per alte temperature material selection guide 500°C ) è un processo multifattoriale che coinvolge temperatura, pressione, fluido, progettazione e installazione della flangia. Seguendo sistematicamente i passaggi precedenti e scegliendo il materiale corretto (ad esempio an foglio di guarnizione privo di amianto per alte temperature superiori a 500°C o un foglio su misura per servizi estremi) è possibile garantire prestazioni di tenuta affidabili e una lunga durata delle apparecchiature. In qualità di produttore/esportatore esperto con sistemi di qualità completi e coinvolgimento in progetti globali, noi di JiangsuJintaiSealingTechnologyCo., Ltd. accogliamo con favore l'opportunità di assistervi con le vostre sfide di tenuta ad alta temperatura.
